多次元ロジスティック回帰（Softmax 回帰）

はじめに

　先のページでは1次元ロジスティック回帰について考察した。ここでは、多次元ロジスティック回帰を取り上げる。

多次元ロジスティック回帰

　多分類問題を考える。$N$ 個の $D$ 次元ベクトル $\vec{x}^{\;n},n=1,\cdots,N$ が与えられ、それぞれが ${1,\cdots,K}$ のいずれかのラベルを持つとする。このとき、観測値が従う確率分布モデル $p(c=1,\cdots,K\;|\;\vec{x}\;;\;W,\vec{b})$ を求めたい。ここで、$W,\vec{b}$ はモデルを調節するパラメータである。$W$ は $D \times K$ 行列、$\vec{b}$ は $K$ 次元ベクトルである。各観測値が他の観測値の影響を受けないと仮定すれば、全ての観測値の確率は次式で与えられる。 $$\begin{equation} L(W,\vec{b})=\prod_{n=1}^{N}\;p(c^{n}\;|\;\vec{x}^{\;n}\;;\;W,\vec{b}) \label{likelihood} \end{equation}$$ これが最大となるように $(W,\vec{b})$ を調節すればよい。計算を容易にするため次式の最小化を考える。 $$\begin{equation} L(W,\vec{b})=-\sum_{n=1}^{N}\;\ln{p(c^{n}\;|\;\vec{x}^{\;n}\;;\;W,\vec{b})} \label{nll} \end{equation}$$ 上式を負の対数尤度（Negative Log Likelihood:NLL）関数と呼ぶ。確率 $p$ は次式で定義される。 $$\begin{equation} p(c\;|\;\vec{x}\;;\;W,\vec{b})=\prod_{k=1}^{K}\;(y_k)^{t_k} \label{prob} \end{equation}$$ ここで、$y_k$ は $K$ 次元ベクトル $\vec{y}$ の $k$ 番目の成分、$t_k$ は $K$ 次元ベクトル $\vec{t}$ の $k$ 番目の成分である。$y_k$ は次式で定義される。 $$\begin{eqnarray} y_k &=& \pi\left(\;f_k\left( \vec{x}; W,\vec{b}\right)\;\right) \label{eprob}\\ \pi(a_k) &=& \frac{\exp{(a_k)}} {\sum_{j=1}^{K}\;\exp{(a_j)}} \label{softmax}\\ \vec{f}\left( \vec{x}; W,\vec{b}\right) &=& W^{T}\;\vec{x} + \vec{b}\label{projection} \end{eqnarray}$$ 行列やベクトルの肩にある $T$ は転置を表す。$\vec{f}$ は $K$ 次元ベクトルであり、$f_k$ はその $k$ 番目の成分を表す。 $\vec{t}$ は、観測値 $\vec{x}$ が持つラベルに相当する成分を1、それ以外の成分を0とする $K$ 次元ベクトルである。 たとえば、ラベル $3$ を持つなら $$\begin{equation} \vec{t} = (0,0,1,0,\cdots,0)^T \end{equation}$$ となる。式($\ref{softmax}$)をsoftmax関数と呼ぶ。 $a_k={0,\cdots,9}$としたときのsoftmax関数を下に示す。

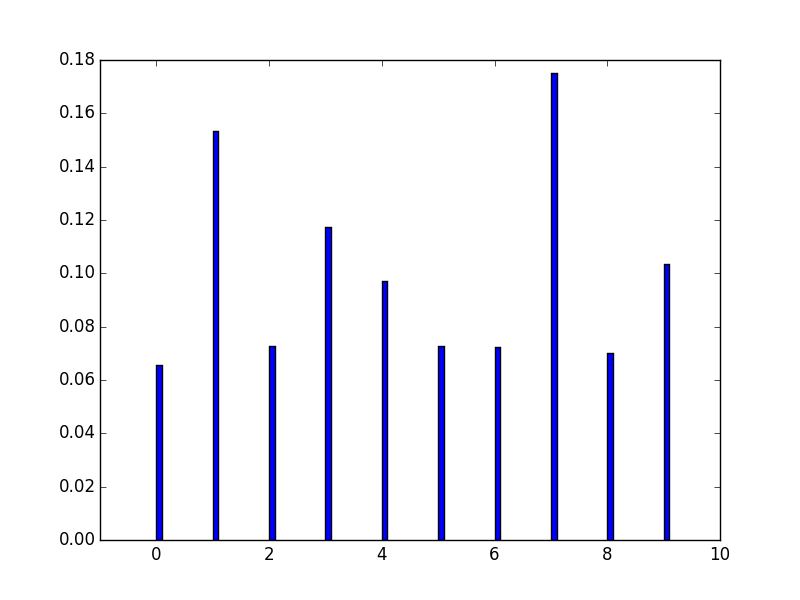

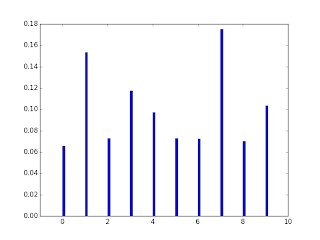

次式が成り立つことに注意する。 $$\begin{equation} \sum_{k=1}^{K}\;\pi(a_k)=1 \end{equation}$$ すなわち、 $$\begin{equation} \sum_{k=1}^{K}\;y_k=1 \end{equation}$$ ということであり、観測値 $\vec{x}$ はいずれかのラベルに必ず属するということである。 式($\ref{nll}$)に式($\ref{prob}$)を代入すると次式を得る。 $$\begin{equation} L(W,\vec{b})=-\sum_{n=1}^{N}\;\sum_{k=1}^{K} t_k^n\;\ln{(y_k^n)} \end{equation}$$ ここまでの議論をまとめる。

1. 式($\ref{projection}$)を使って、$D$次元ベクトル（観測値）を $K$ 次元ベクトルに射影する。
2. $K$ 次元ベクトルの各成分を使って確率($\ref{softmax}$)を導入する。
3. 確率的勾配降下法を用いて対数尤度を最小化し、最適なモデルを決定する。

計算を容易にするため、 $x^n_d,y^n_k,t^n_k$ を $x_{dn},y_{kn},t_{kn}$ に置き換え、これを行列の成分とみなすことにする。 $$\begin{equation} L(W,\vec{b})=-\sum_{n=1}^{N}\;\sum_{k=1}^{K} t_{kn}\;\ln{(y_{kn})} \label{nllspecial} \end{equation}$$

更新式

確率的勾配降下法については先のページで説明したので、ここでは更新式だけを示す。
　式($\ref{nllspecial}$)を $W$ の成分 $w_{dk}$ で微分する。 $$\begin{eqnarray} \frac{\partial L}{\partial w_{dk}} &=& -\sum_{n=1}^{N}\;\sum_{s=1}^{K}\;t_{sn}\frac{1}{y_{sn}}\frac{\partial y_{sn}}{\partial a_{sn}}\frac{\partial a_{sn}}{\partial w_{dk}} \end{eqnarray}$$ ここで、 $$\begin{eqnarray} \frac{\partial y_{sn}}{\partial a_{sn}}&=&y_{sn}(1-y_{sn}) \\ \frac{\partial a_{sn}}{\partial w_{dk}}&=&x_{dn}\;\delta_{ks} \end{eqnarray}$$ が成り立つので、これらを代入すると、 $$\begin{eqnarray} \frac{\partial L}{\partial w_{dk}} &=& \sum_{n=1}^{N}\;t_{kn}(y_{kn}-1)\;x_{dn} \\ &=& \sum_{n=1}^{N}\;(y_{kn}-t_{kn})\;x_{dn} \end{eqnarray}$$ を得る。ただし、$t_{kn}\;y_{kn}=y_{kn}$ を用いた。同様に $b_k$ で微分すると次式を得る。 $$\begin{equation} \frac{\partial L}{\partial b_{k}} = \sum_{n=1}^{N}\;(y_{kn}-t_{kn}) \end{equation}$$ いま、$e_{kn}=y_{kn}-t_{kn}$ と置くと $$\begin{eqnarray} \frac{\partial L}{\partial w_{dk}} &=& \sum_{n=1}^{N}\; x_{dn}\;e_{kn}\; \\ &=& \left(X\;E^T\right)_{dk} \label{update1}\\ \frac{\partial L}{\partial b_{k}} &=& \sum_{n=1}^{N}\;e_{kn} \label{update2} \end{eqnarray}$$ となる。ここで $E$ は $e_{kn}$ を成分とする行列、$X$ は $x_{dn}$ を成分とする行列である。これらより更新式は以下のようになる。 $$\begin{eqnarray} w_{dk} &\leftarrow& w_{dk} - \eta \; \left(X\;E^T\right)_{dk} \\ b_{k} &\leftarrow& b_{k} - \eta \; \sum_{n=1}^{N}\;e_{kn} \end{eqnarray}$$ この更新式を使って、確率的勾配降下法を実行する。以下に各行列を書き下ろしておく。 $$\begin{eqnarray} Y &=& \left(\begin{array}{cccc} y_{11} & y_{12} & \cdots & y_{1N} \\ y_{21} & y_{22} & \cdots & y_{2N} \\ \vdots & \vdots & \ddots & \vdots \\ y_{K1} & y_{K2} & \cdots & y_{KN} \end{array} \right) = {\bf \pi}(W^T\;X+B)\label{pi}\\ \nonumber\\[3pt] W &=& \left(\begin{array}{cccc} w_{11} & w_{12} & \cdots & w_{1K} \\ w_{21} & w_{22} & \cdots & w_{2K} \\ \vdots & \vdots & \ddots & \vdots \\ w_{D1} & w_{D2} & \cdots & w_{DK} \end{array} \right)\\ \nonumber\\[3pt] X &=& \left(\begin{array}{cccc} x_{11} & x_{12} & \cdots & x_{1N} \\ x_{21} & x_{22} & \cdots & x_{2N} \\ \vdots & \vdots & \ddots & \vdots \\ x_{D1} & x_{D2} & \cdots & x_{DN} \end{array} \right)\\ \nonumber\\[3pt] B &=& \left(\begin{array}{cccc} b_{1} & b_{1} & \cdots & b_{1} \\ b_{2} & b_{2} & \cdots & b_{2} \\ \vdots & \vdots & \ddots & \vdots \\ b_{K} & b_{K} & \cdots & b_{K} \end{array} \right) \\ \nonumber\\[3pt] T &=& \left(\begin{array}{cccc} t_{11} & t_{12} & \cdots & t_{1N} \\ t_{21} & t_{22} & \cdots & t_{2N} \\ \vdots & \vdots & \ddots & \vdots \\ t_{K1} & t_{K2} & \cdots & t_{KN} \end{array} \right) \\[3pt] E &=& Y-T \end{eqnarray}$$ $B$ は同じ列から構成される $K\times N$ 行列である。 式($\ref{pi}$)の関数 $\pi$ は先に定義したsoftmax関数であり、行列の各成分に作用させることとする。

実装

pythonを使って実装を行なった。 $K=3$、$D=2$、$N=1500$とした。 すなわち、2次元平面上の3分類問題である。1500個の点を3等分し、各集合に1,2,3のラベルを割り振った。

1. 8-9行目：式($\ref{softmax}$)である。
2. 12-13行目：式($\ref{eprob}$)である。
3. 16-21行目：式($\ref{update1}$),($\ref{update2}$)である。
4. 24-28行目：誤差を描画する関数である。
5. 30-45行目：境界線を描画する関数である。
6. 47-57行目：観測値を作る関数である。
7. 59-64行目：ラベルを作る関数だる。
8. 67-104行目：確率的勾配降下法を実行するコードである。

下図は、次式で定義される3つの量を、横軸に試行回数をとり、プロットしたものである。 $$\begin{eqnarray} \bar{e}_1&=&\frac{1}{\left|\Lambda\right|}\sum_{n\in\Lambda}\;e_{1n}\;\;(\mbox{赤線})\\ \bar{e}_2&=&\frac{1}{\left|\Lambda\right|}\sum_{n\in\Lambda}\;e_{2n}\;\;(\mbox{緑線})\\ \bar{e}_3&=&\frac{1}{\left|\Lambda\right|}\sum_{n\in\Lambda}\;e_{3n}\;\;(\mbox{青線})\\ \end{eqnarray}$$ ここで、$\Lambda$ はミニバッチを表し、$|\Lambda|$ はそこに含まれる点の数を表す。

$K=3$の場合、$(W,\vec{b})$ は以下のようになる。 $$\begin{eqnarray} W &=& \left(\begin{array}{ccc} w_{11} & w_{12} & w_{13} \\ w_{21} & w_{22} & w_{23} \end{array} \right)\\ \nonumber\\[3pt] \vec{b} &=& \left(\begin{array}{c} b_{1} \\ b_{2} \\ b_{3} \end{array} \right) \end{eqnarray}$$ また、計算される $\vec{f}$ は次式のようになる。 $$\begin{eqnarray} \vec{f} &=& \left(\begin{array}{c} f_{1} \\ f_{2} \\ f_{3} \end{array} \right) \\ f_1 &=& \vec{w}^{\;T}_1\cdot\vec{x}+\vec{b}_1 \\ f_2 &=& \vec{w}^{\;T}_2\cdot\vec{x}+\vec{b}_2 \\ f_3 &=& \vec{w}^{\;T}_3\cdot\vec{x}+\vec{b}_3 \\ \vec{w}_1 &=& \left(\begin{array}{c} w_{11} \\ w_{21} \end{array} \right) \\ \vec{w}_2 &=& \left(\begin{array}{c} w_{12} \\ w_{22} \end{array} \right) \\ \vec{w}_3 &=& \left(\begin{array}{c} w_{13} \\ w_{23} \end{array} \right) \end{eqnarray}$$ いま、各点集合の境界線を考える。 たとえば、ラベル1を持つ点集合とラベル2を持つ点集合の境界線上では、ラベル1を持つ確率 $p_1$ とラベル2を持つ確率 $p_2$ が等しいはずである。 式($\ref{eprob}$)より $$\begin{eqnarray} p_1 &=& \frac{\exp{(f_1)}}{\exp{(f_1)}+\exp{(f_2)}+\exp{(f_3)}} \\ p_2 &=& \frac{\exp{(f_2)}}{\exp{(f_1)}+\exp{(f_2)}+\exp{(f_3)}} \\ \end{eqnarray}$$ であるから、境界線上では、$f_1=f_2$ が成り立つことになる。 従って、この2つの点集合を分ける境界線は次式で記述される。 $$\begin{equation} (\vec{w}^{\;T}_1- \vec{w}^{\;T}_2)\cdot\vec{x}+(\vec{b}_1-\vec{b}_2)=0 \end{equation}$$ 同様にラベル2と3を分ける境界線は $$\begin{equation} (\vec{w}^{\;T}_2- \vec{w}^{\;T}_3)\cdot\vec{x}+(\vec{b}_2-\vec{b}_3)=0 \end{equation}$$ ラベル1と3を分ける境界線は $$\begin{equation} (\vec{w}^{\;T}_1- \vec{w}^{\;T}_3)\cdot\vec{x}+(\vec{b}_1-\vec{b}_3)=0 \end{equation}$$ である。 これらを図示したものが下図である。ラベル1を持つ点を赤、ラベル2を持つ点を緑、ラベル3を持つ点を青で表している。 青線がラベル1と2の境界線、緑線がラベル2と3の境界線、赤線がラベル1と3の境界線である。

多次元ロジスティック回帰におけるNLLの最小化はconvex optimizationとなるので、初期値に関わらず大域的最小値に収束する。
